Conoce cómo hacer un flujograma de procesos paso a paso

Antes de automatizar, medir o mejorar un proceso, hay que verlo. Y verlo no significa describirlo en un correo o explicarlo en una reunión: significa dibujarlo. El flujograma sigue siendo la herramienta más simple y poderosa para hacer visible lo que vive en la cabeza de quien lo ejecuta. Cuando el proceso está solo en la memoria de una persona, el negocio depende de ella; cuando está diagramado, cualquiera puede entenderlo y mejorarlo. Antes de entrar al cómo, vale la pena revisar la importancia de los procesos: diagramarlos no es decorativo, es la base sobre la que se apoya cualquier sistema de gestión serio.

Qué es un flujograma y para qué sirve

Un flujograma es una representación gráfica que muestra la secuencia de actividades, decisiones y responsables de un proceso. Traduce texto y experiencia tácita en un diagrama que se lee en segundos. Sirve para entrenar colaboradores nuevos, encontrar cuellos de botella invisibles, alinear áreas que interpretan el mismo proceso distinto y dejar evidencia auditable para certificaciones como ISO 9001.

Un buen flujograma no describe lo que debería pasar; describe lo que realmente pasa. Diagramar el proceso ideal antes de mapear el real es el error más común y el que hace que la mayoría de estos ejercicios terminen en un archivo que nadie consulta.

Los símbolos básicos

El estándar más usado es ANSI, y con cinco figuras cubres la mayoría de los casos: el óvalo representa el inicio y el fin del proceso; el rectángulo indica una actividad o tarea; el rombo marca una decisión con dos o más caminos; la flecha señala la dirección del flujo; y el rectángulo con base ondulada representa un documento generado o requerido.

Cuando el proceso cruza varias áreas, conviene usar carriles o swimlanes: franjas donde cada carril corresponde a un rol. Así el flujograma no sólo muestra qué se hace, sino quién lo hace, la información más valiosa para detectar duplicidades y zonas grises donde los procesos se caen.

Cómo hacer un flujograma paso a paso

1. Define el alcance con precisión.

¿Dónde empieza y dónde termina el proceso? Un flujograma sin límites claros crece hasta volverse ilegible. Un ejemplo concreto: "desde que el cliente solicita una cotización hasta que el ejecutivo la envía firmada". Ese detalle evita meses de discusión sobre qué está dentro y qué está fuera.

2. Habla con quien ejecuta, no con quien supervisa. El proceso real vive en la operación, no en el manual. Siéntate con la persona que lo hace todos los días y pídele que te cuente cómo lo hace, no cómo debería hacerlo. Vas a encontrar excepciones, atajos y validaciones informales que ningún documento recoge y que son las que generan errores en producción.

3. Lista las actividades en el orden en que ocurren. Antes de dibujar, escribe una tabla con tres columnas: actividad, responsable y entrada o salida asociada. Aunque parezca innecesario, te ahorra rediseñar el flujograma dos o tres veces por omisiones que solo aparecen cuando ya está dibujado.

4. Identifica los puntos de decisión. Cada rombo debe tener al menos dos caminos claros y mutuamente excluyentes. Si una decisión aparenta tener cinco opciones, probablemente son dos decisiones encadenadas y conviene separarlas para que el diagrama se mantenga legible.

5. Dibuja el diagrama. Empieza en papel o pizarra antes de pasar a Lucidchart, Visio, draw.io o Miro. La herramienta importa mucho menos que el pensamiento detrás. Mantén una regla útil: si tu flujograma no cabe en una hoja carta a tamaño legible, probablemente estás mezclando dos procesos distintos.

6. Valida con los involucrados. Muéstralo a las personas que participan y pregúntales dónde está mal. Nunca preguntes "¿está bien?", porque casi siempre dirán que sí para terminar la reunión. Pregunta "¿qué falta?" y "¿qué pasa cuando esto no sale como está aquí?". Las excepciones son las que rompen los procesos en la vida real.

7. Documenta y publica en un lugar accesible. Un flujograma en el disco duro de alguien no sirve. Debe vivir donde el equipo lo consulta, junto al procedimiento escrito y a los formatos que soporta. Aquí un software de gestión documental marca la diferencia: controla versiones, notifica cambios y evita que circulen tres versiones distintas del mismo diagrama sin saber cuál es la vigente.

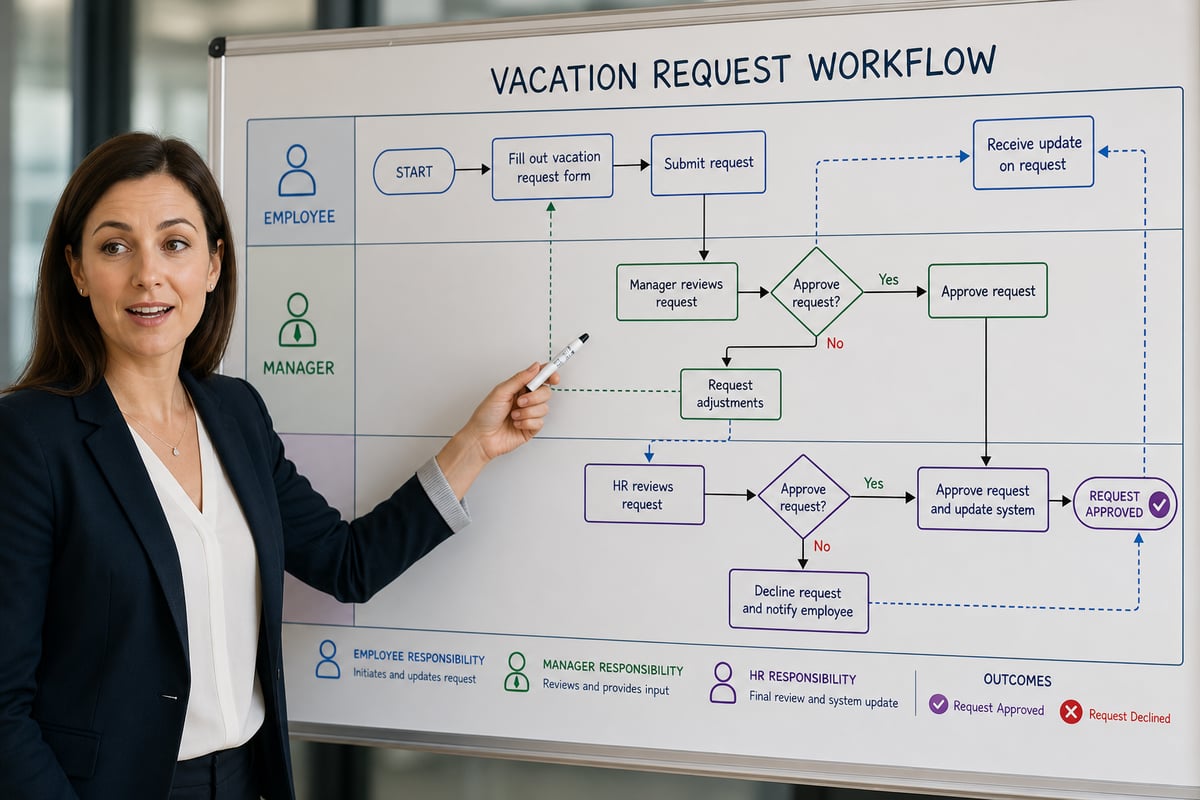

Ejemplo práctico: solicitud de vacaciones

Un caso simple para aterrizar los conceptos. El proceso arranca cuando el colaborador identifica que tiene días disponibles. Diligencia el formato de solicitud con las fechas propuestas y lo envía al jefe directo. Primer rombo de decisión: si no aprueba, se notifica y se ajustan fechas; si aprueba, el flujo pasa a talento humano, que valida saldo de días y cruce con otras solicitudes. Segundo rombo: si hay conflicto de agenda se ajusta; si no, se aprueba. Como salida se genera la constancia de vacaciones y el proceso termina con la notificación al colaborador y la actualización del calendario.

En quince minutos aparecen preguntas útiles que en el día a día se resuelven improvisando: qué pasa si el jefe está de vacaciones, quién autoriza cuando hay solapamiento, con cuánto tiempo mínimo debe solicitarse. Todas quedan resueltas por diseño, no por criterio del momento.

Errores comunes al hacer un flujograma

Diagramar el proceso ideal en vez del real es el error número uno. El segundo es querer cubrir todas las excepciones posibles en el mismo diagrama, lo que produce un mapa ilegible; si una excepción es frecuente y compleja, merece su propio flujograma vinculado al principal. El tercero es no indicar responsables, especialmente cuando el proceso cruza áreas: sin carriles, el diagrama muestra el qué pero esconde el quién, que es la pregunta más importante en cualquier auditoría. Y el cuarto, quizás el más grave, es no volver a mirarlo: un flujograma que no se actualiza en dos años ya no describe el proceso, describe una foto vieja.

De flujograma a proceso ejecutable

Un flujograma es el punto de partida, no el destino. Mapear el proceso permite entenderlo y mejorarlo, pero mientras siga viviendo en un PDF, seguirá dependiendo de que alguien lo lea, lo recuerde y lo cumpla en el momento correcto. El siguiente paso lógico es convertir ese diagrama en un flujo ejecutable, donde el sistema mismo enruta tareas, aplica reglas de negocio, notifica a los responsables y guarda evidencia de cada paso sin depender del criterio individual.

Ahí es donde un software para workflow transforma el ejercicio: el flujograma deja de ser un documento estático y pasa a ser el motor que ejecuta el proceso. Integrado con un software de gestión de calidad, la operación gana trazabilidad completa, los tiempos se miden solos y las excepciones dejan de vivir en correos sueltos. Diagramar sirve para entender; automatizar es lo que permite escalar sin perder el control.
